How we make things

작은 기기에
큰 고민을 담는 법

B-Slim은 스케치 한 장에서 시작해 수십 번의 계산과 도면을 거쳤습니다. 우리가 무엇을 기준으로 정하고, 무엇을 덜어냈는지 보여 드립니다.

현장에서 출발

캠퍼 커뮤니티의 이야기와 경쟁 제품 30여 개를 먼저 살폈습니다. '걸 데가 없다', '화면이 없어 앱으로만 본다', '결로가 궁금하다'에서 사양이 나왔습니다.

O링 눌림, 기압 차, 버튼 힘, 전지 수명까지 숫자로 먼저 확인합니다. 그리고 계산값과 시험값을 섞어 말하지 않습니다.

옆 버튼, 나사, 불필요한 표시를 하나씩 뺐습니다. 남은 것이 적을수록 고장 날 곳도, 물이 들어올 곳도 줄어듭니다.

Process

01 · Concept
산을 통째로 새겼다
윗면 위쪽 전체에 등고선을 새겼습니다. 장식이면서 장갑 낀 손이 미끄러지지 않는 질감이 되고, 등고선 한가운데 봉우리는 버튼이 됩니다.

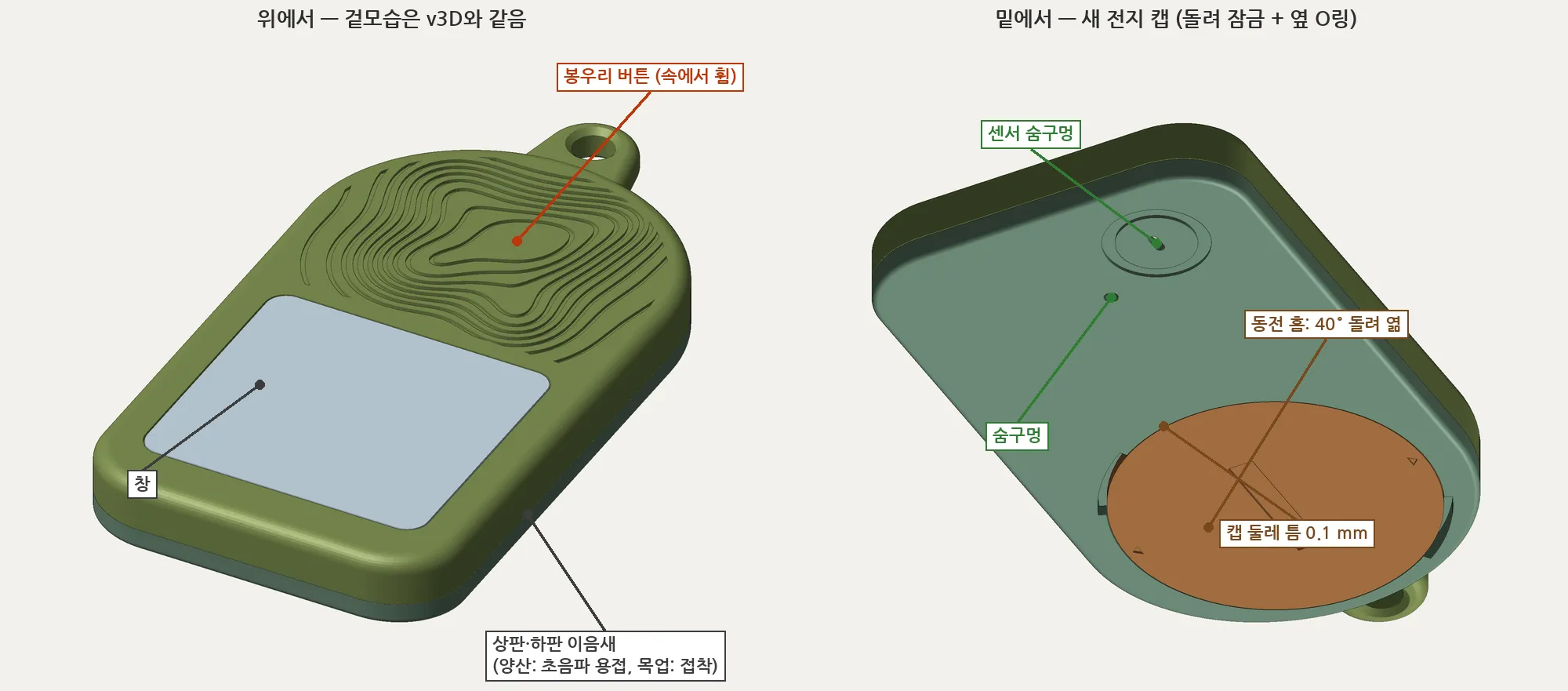

02 · Housing
버튼과 구멍과 틈을 지웠다
윗면에는 등고선과 화면만, 아랫면에는 동전으로 돌리는 전지 캡과 숨구멍만 남겼습니다. 크기 63.3 × 33.5 × 6.3 mm.

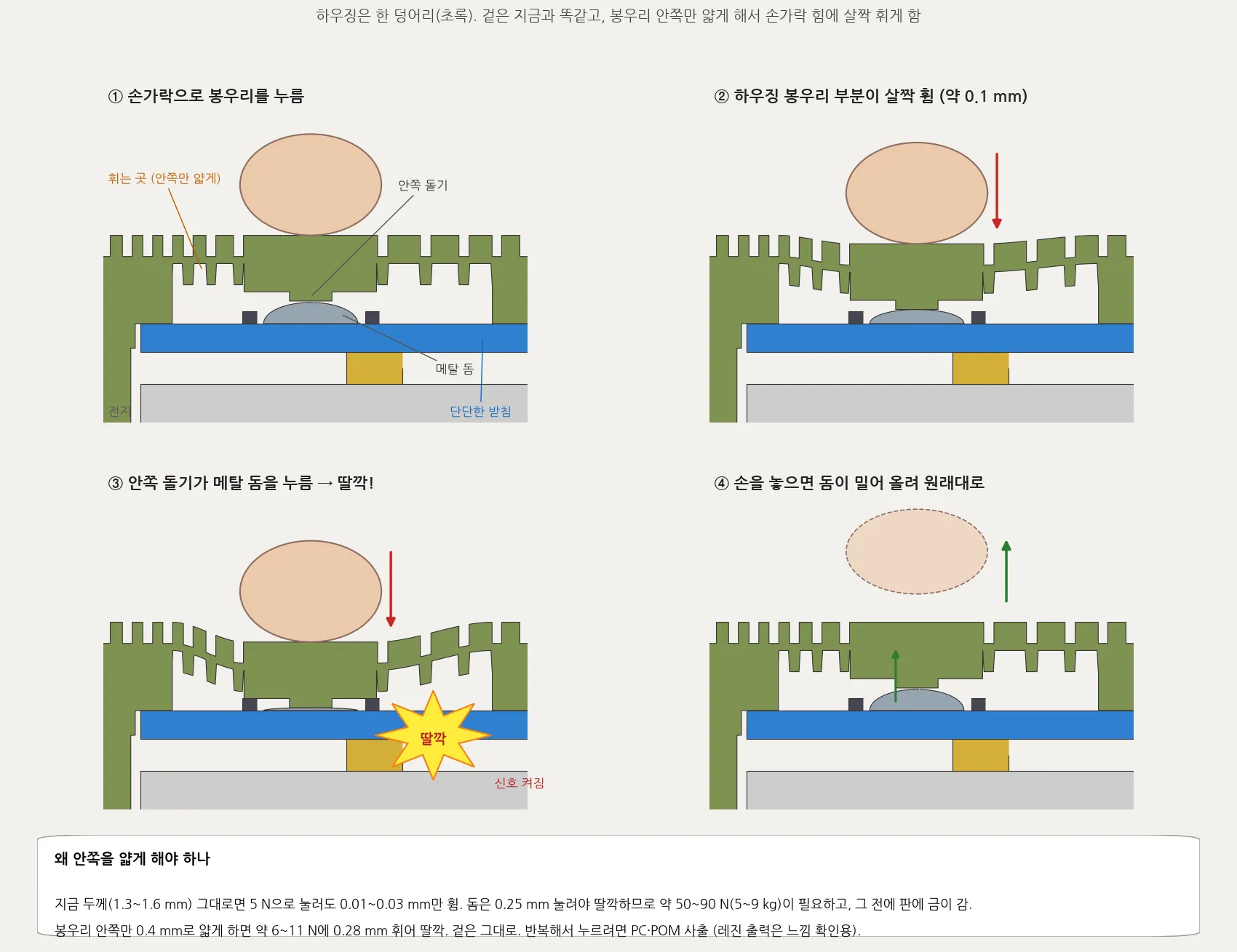

03 · Summit
봉우리가 버튼이 되는 순서
봉우리 막을 안쪽에서 0.4 mm로 얇게 깎고, 그 아래 받침판과 메탈 돔을 두었습니다. 손가락 → 막이 휨 → 돌기 → 딸깍 → 복귀.

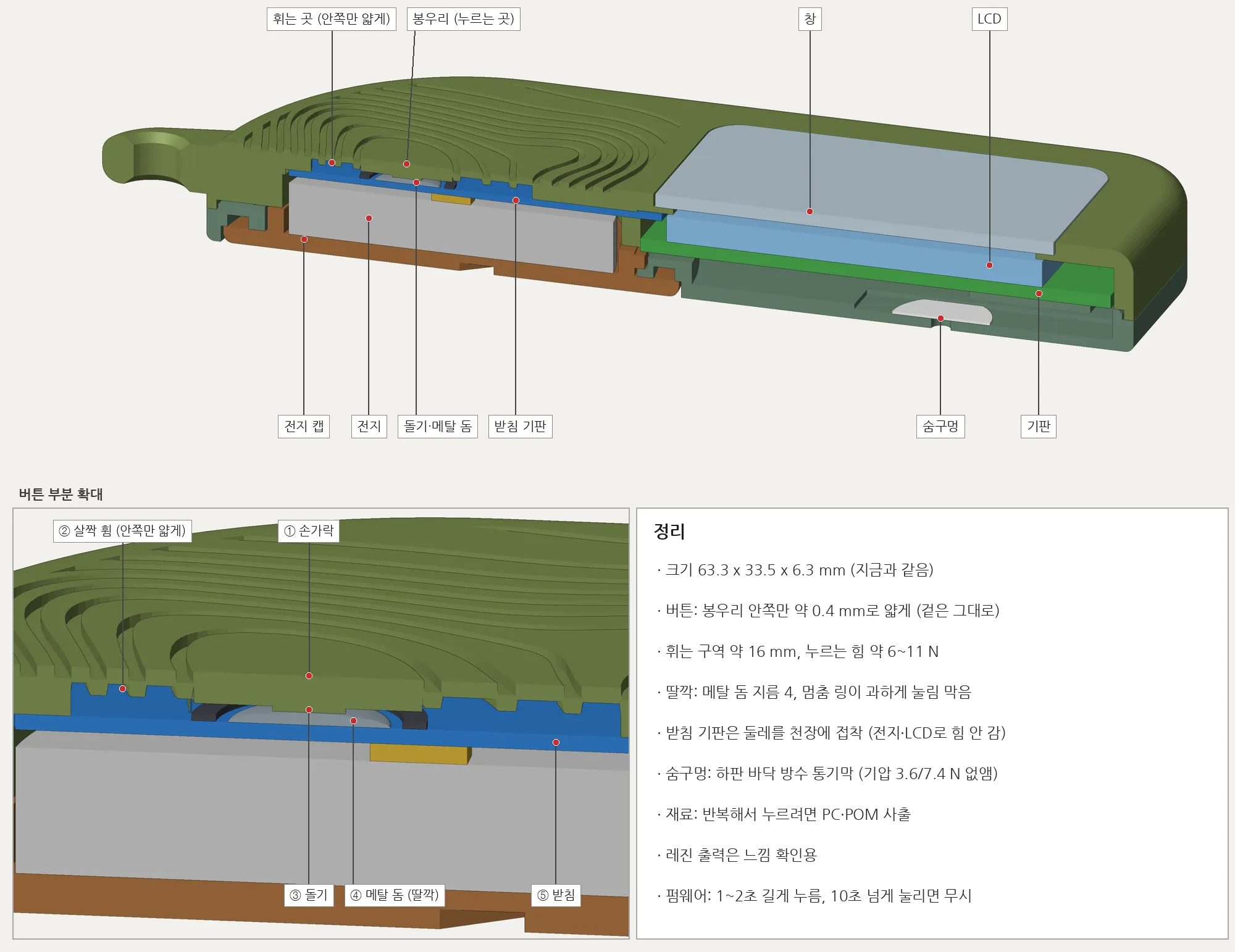

04 · Section
잘라서 겹침을 검사한다
모든 부품을 3D로 겹쳐 놓고 자르며 간섭을 확인합니다. 의도하지 않은 겹침 0, 조립 경로 이상 없음이 다음 단계로 가는 조건입니다.

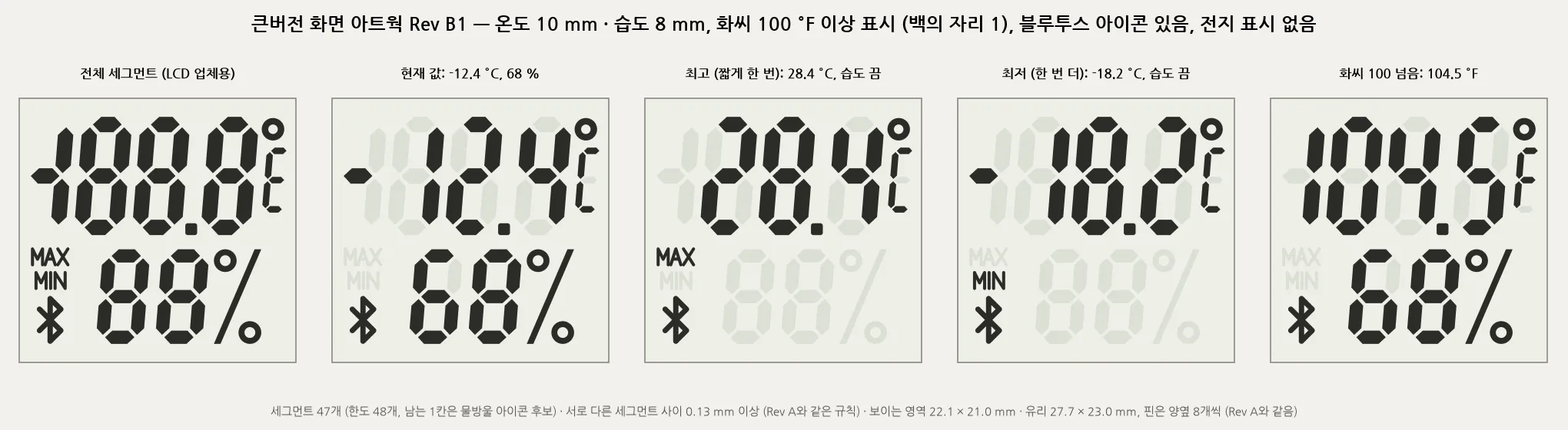

05 · Display
화면은 처음부터 다시 그렸다
기성 LCD로는 숫자가 작거나 표시가 남았습니다. 47칸짜리 맞춤 세그먼트를 그리고, 저온 명암 자료까지 업체에 요구했습니다.

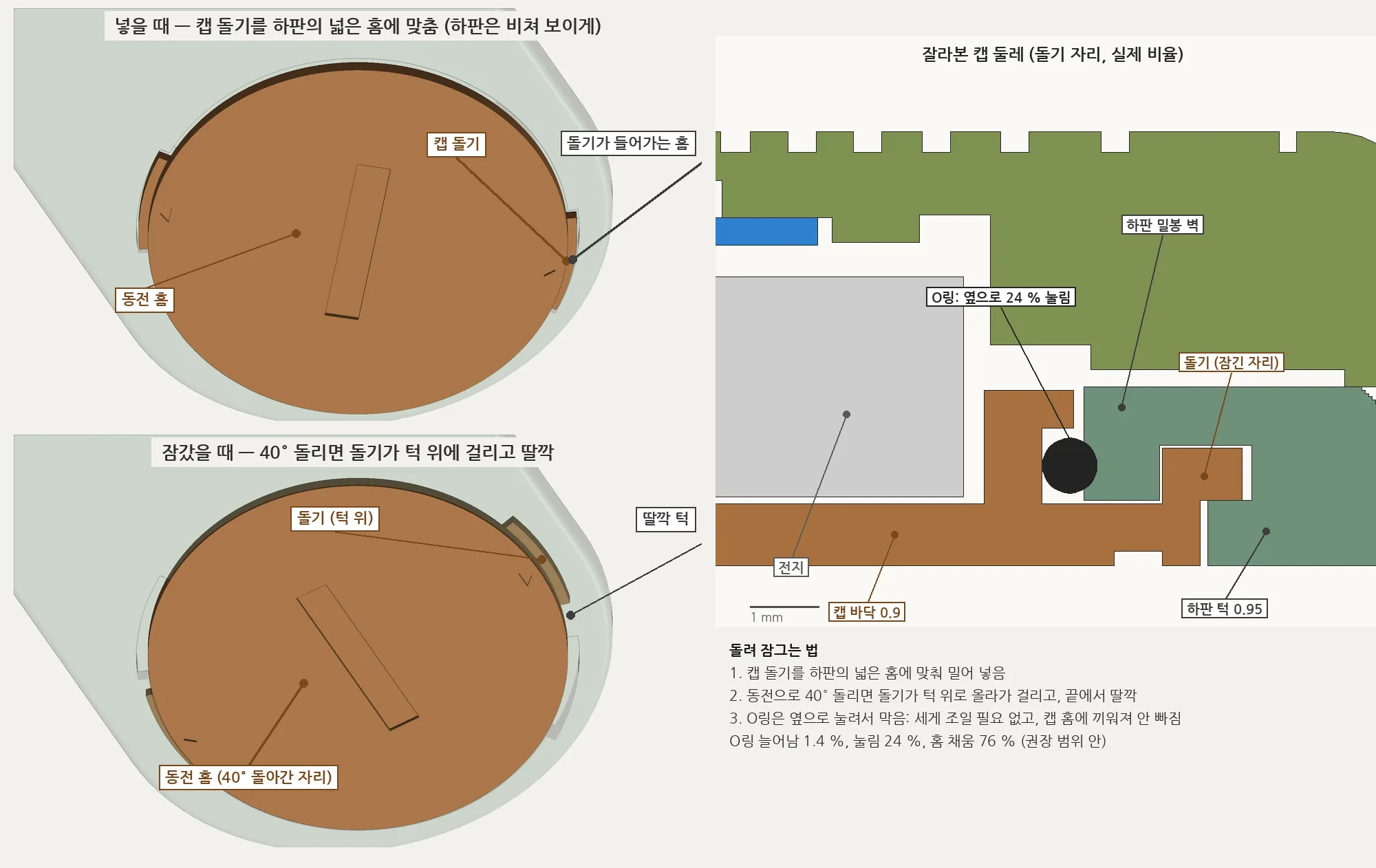

06 · Seal
전지 캡은 옆으로 막는다
O링을 캡 옆 홈으로 옮겨 하판 벽을 옆으로 누르게 했습니다. 늘어남 1.4 %, 눌림 24 %, 홈 채움 76 %.
